Основная Информация.
Модель №.
CTSD-A6N-B1015-M200
Математическая модель
Линейная
Сигнал
Непрерывный
функция
Автоматический контроль
Сертификация
RoHS, ISO: 9001, CE
Состояние
Новый
Индивидуальные
Номера Индивидуальные
рабочая температура
0~45
температура хранения
-20~70
диапазон мощности
0,1 квт-1 квт
протокол связи
modbus rtu, canopen
Транспортная Упаковка
ctn
Характеристики
50*160*173 мм
Торговая Марка
доверие
Происхождение
Китай
Код ТН ВЭД
90328990
Производственная Мощность
5, 000 штук в год
Описание Товара
Сервопривод A6N
Диапазон мощности : 0.LKW~LKW

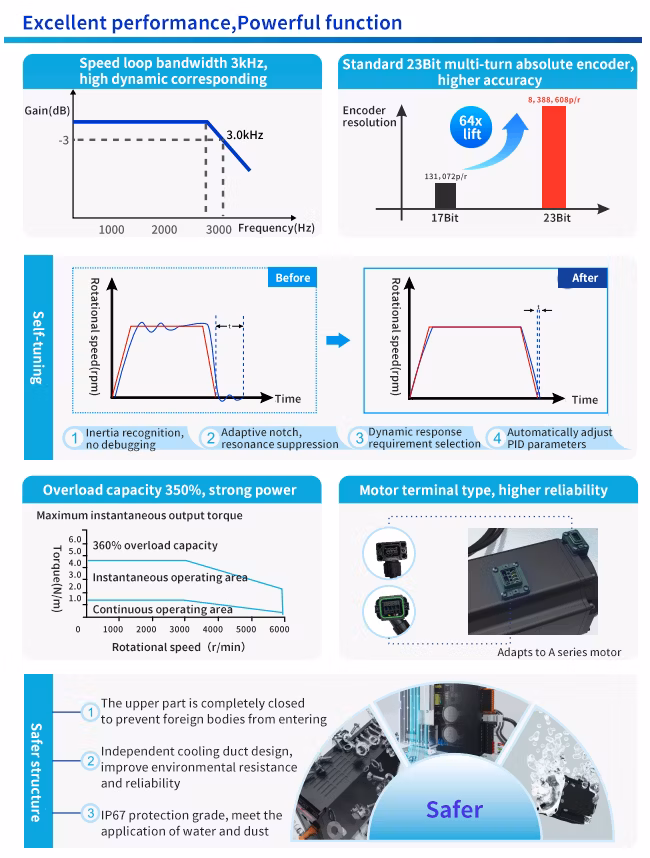

Полоса пропускания петли скорости 3 кГц; поддерживает встроенный выход блокировки
Поддержка протоколов обмена данными MODBUS RTU и EtherCAT
Поддержка двух вспомогательных функций датчика, положение защелки
Поддержка абсолютного энкодера шины 17Bit/23Bit
Поддержка автоматической настройки одним щелчком мыши
Адаптирует последовательный двигатель и автоматически получает параметры двигателя.
| Описание типа | A6S/A6N | ||
| 0.1-1.0 (кВт) | |||
| Базовая спецификация | Источник питания | Основной источник питания | Монофаза 220 в перем. Тока ±10%, 50 Гц |
| Источник питания управления | |||
| Обратная связь кодировщика | 17 бит/23 бит Датчик абсолютного значения шины | ||
| Режим охлаждения | Вентилятор охлаждения (естественное охлаждение при мощности ниже 750 Вт) | ||
| Режим управления | FOC(Управление магнитным полем) и. SVPWM (векторная модуляция пространства) | ||
| Функция связи | Стандартный протокол Modbus, поддержка широковещательной передачи, Дополнительная поддержка протокола CANopen/EtherCAT | ||
| Сопротивление тормозной системы | 0,75 кВт-1 кВт Встроенное сопротивление тормозной системы (1000, 80 Вт) Сопротивление внешнего тормоза (500) Отсутствие встроенного тормозного сопротивления (100 Вт-400 Вт) | ||
| Функция защиты | Перенапряжение, пониженное напряжение, перегрузка, перегрев, превышение максимально допустимой частоты вращения Исключение связи, исключение регистра, ошибка кодера и т.д. | ||
| Дисплей и работа | 5-разрядный светодиодный дисплей, 5-разрядный режим работы кнопок, Индикатор состояния главной шины питания | ||
| Настройка параметров | Или по MagicWorks Tuner | ||
| собственности | Скорость изменения скорости (при номинальной скорости) | Скорость изменения нагрузки | 0–100%:ниже 0.1% |
| Скорость изменения напряжения | Номинальное напряжение ±10%:0% | ||
| Скорость изменения температуры | 25±25 °C: ±0.1% меньше | ||
| Входной/выходной сигнал | Выход энкодера | Тип вывода | НЕТ ДАННЫХ |
| Цифровой вход | 5*DI каналов, поддержка биполярного режима | ||
| Ограничение переднего хода, ограничение заднего хода, Сигнал защелки, сигнал источника и т. д. Функции PIN-кода могут быть назначены параметрами конфигурации программного обеспечения, Введите допустимый логический уровень | |||
| Цифровой выход | 3*DO каналы | ||
| Готовность сервопривода, выход сигнализации, отключение тормоза, выход завершения команды, выход завершения позиционирования, выход завершения позиционирования, ограничения скорости и крутящего момента могут быть заданы параметрами конфигурации программного обеспечения функции контактов. Эффективный логический уровень вывода | |||
| Аналоговый вход | НЕТ ДАННЫХ | ||
| Аналоговый выход | НЕТ ДАННЫХ | ||
| Режим управления положением | Максимальная входная частота импульсов | Дифференциальный режим: 500 кГц Режим открытого коллектора:200 кГц | |
| Импульсный командный режим | Импульс + направление, ФАЗА A+B ортогональный импульс, CW/CCW | ||
| Командный режим управления | Инструкция по внешнему импульсу /16 инструкция по регистру связи сегментов | ||
| Компенсация движения вперед | 0–1000% (установить разрешение 1%) | ||
| Настройка ошибки положения | 0~32767 блок инструкций (установите разрешение на 1 блок инструкций) | ||
| Передаточное число электронного управления | Передаточное число электронного управления N/M раз: 1–2147483647 | ||
| Режим управления скоростью | Аналоговый вход | Диапазон напряжения | - |
| Входное сопротивление | - | ||
| Частота дискретизации | - | ||
| Командный режим управления | 8 внутренних команд управления скоростью 32-сегментная инструкция регистра связи | ||
| Режим сглаживания команд | Фильтрация низких частот Постоянная времени сглаживания 0~2500(x10us) | ||
| Ограничение крутящего момента | Внутренний параметр | ||
| Режим управления крутящим моментом | Аналоговый вход | Диапазон напряжения | |
| Входное сопротивление | |||
| Частота дискретизации | |||
| Командный режим управления | 32-сегментная инструкция регистра связи | ||
| Режим сглаживания команд | Фильтрация низких частот | ||
| Ограничение скорости | Внутренний параметр | ||
| Использование среды | Рабочая температура | ОТ 0 ДО 45 °C. | |
| Температура хранения | ОТ -20 ДО 70 °C. | ||
| гумилость | Эксплуатация/хранение ≤90% отн. Влажности без конденсации | ||
| Уровень IP | IP20 | ||
| Место установки | Не используйте коррозионный газ, горючий газ, масляный туман или пыль и т. д. | ||
| Режим установки | Вертикальная установка | ||
| высота | Высота ≤1000 м. | ||
| Атмосферное давление | 86 кПа~106 кПа | ||
| Серия A6N оснащена 17-битным двигателем с магнитной оплеткой | |||||||
| Серия | Мощность (кВт) | Номер заказа | Технические характеристики | Сервомотор | Соответствующий кабель | ||
| A6N (220 В ПЕРЕМ. ТОКА) | 0,1 кВт | CTSD-A6N-B1015-M200 | Серия A6N 100 Вт (EtherCAT) | 3000 об/мин/0,32 Н·м. | CTSD-M34-B101B-A300 | CTSD-MOL-S3T62 | Кабель питания двигателя |
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| CTSD-M34-B101B-A310 | CTSD-MOL-S3T72 | Кабель питания двигателя (тормоз-браслет) | |||||
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| 0,2 кВт | CTSD-A6N-B2015-M200 | Серия A6N 200 Вт (EtherCAT) | 3000 об/мин/0,64 Н·м. | CTSD-M36-B201B-A300 | CTSD-MOL-S3T62 | Кабель питания двигателя | |
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| CTSD-M36-B201B-A310 | CTSD-MOL-S3T72 | Кабель питания двигателя (тормоз-браслет) | |||||
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| 0,4 кВт | CTSD-A6N-B4015-M200 | Серия A6N 400 Вт (EtherCAT) | 3000 об/мин/1,27 Н·м. | CTSD-M36-B401B-A300 | CTSD-MOL-S3T62 | Кабель питания двигателя | |
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| CTSD-M36-B401B-A310 | CTSD-MOL-S3T72 | Кабель питания двигателя (тормоз-браслет) | |||||
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| 0,75 кВт | CTSD-A6N-B7515-M200 | Серия A6N 750 Вт (EtherCAT) | 3000 об/мин/2,39 Н·м. | CTSD-M38-B751B-A300 | CTSD-MOL-S3T62 | Кабель питания двигателя | |
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| CTSD-M38-B751B-A310 | CTSD-MOL-S3T72 | Кабель питания двигателя (тормоз-браслет) | |||||
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| 1,0 кВт | CTSD-A6N-B1025-M200 | Серия A6N 1,0 кВт (EtherCAT) | 3000 об/мин/3,18 Н·м. | CTSD-M38-B102B-A300 | CTSD-MOL-S3T62 | Кабель питания двигателя | |
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| CTSD-M38-B102B-A310 | CTSD-MOL-S3T72 | Кабель питания двигателя (тормоз-браслет) | |||||
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| Серия A6N оснащена 23-битным многооборотным оптическим оплетенным двигателем | |||||||
| Серия | Мощность (кВт) | Номер заказа | Технические характеристики | Сервомотор | Соответствующий кабель | ||
| A6N (220 В ПЕРЕМ. ТОКА) | 0,1 кВт | CTSD-A6N-B1015-M200 | Серия A6N 100 Вт (EtherCAT) | 3000 об/мин/0,32 Н·м. | CTSD-M34-B101C-A300 | CTSD-MOL-S3T62 | Кабель питания двигателя |
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| CTSD-M34-B101C-A310 | CTSD-MOL-S3T72 | Кабель питания двигателя (тормоз-браслет) | |||||
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| 0,2 кВт | CTSD-A6N-B2015-M200 | Серия A6N 200 Вт (EtherCAT) | 3000 об/мин/0,64 Н·м. | CTSD-M36-B201C-A300 | CTSD-MOL-S3T62 | Кабель питания двигателя | |
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| CTSD-M36-B201C-A310 | CTSD-MOL-S3T72 | Кабель питания двигателя (тормоз-браслет) | |||||
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| 0,4 кВт | CTSD-A6N-B4015-M200 | Серия A6N 400 Вт (EtherCAT) | 3000 об/мин/1,27 Н·м. | CTSD-M36-B401C-A300 | CTSD-MOL-S3T62 | Кабель питания двигателя | |
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| CTSD-M36-B401C-A310 | CTSD-MOL-S3T72 | Кабель питания двигателя (тормоз-браслет) | |||||
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| 0,75 кВт | CTSD-A6N-B7515-M200 | Серия A6N 750 Вт (EtherCAT) | 3000 об/мин/2,39 Н·м. | CTSD-M38-B751C-A300 | CTSD-MOL-S3T62 | Кабель питания двигателя | |
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| CTSD-M38-B751C-A310 | CTSD-MOL-S3T72 | Кабель питания двигателя (тормоз-браслет) | |||||
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| 1,0 кВт | CTSD-A6N-B1025-M200 | Серия A6N 1,0 кВт (EtherCAT) | 3000 об/мин/3,18 Н·м. | CTSD-M38-B102C-A300 | CTSD-MOL-S3T62 | Кабель питания двигателя | |
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
| CTSD-M38-B102C-A310 | CTSD-MOL-S3T72 | Кабель питания двигателя (тормоз-браслет) | |||||
| CTSD-ENL-S3A77 | Кабель датчика абсолютного значения | ||||||
